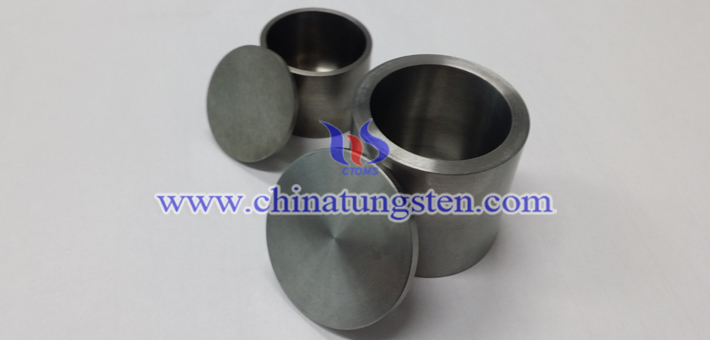

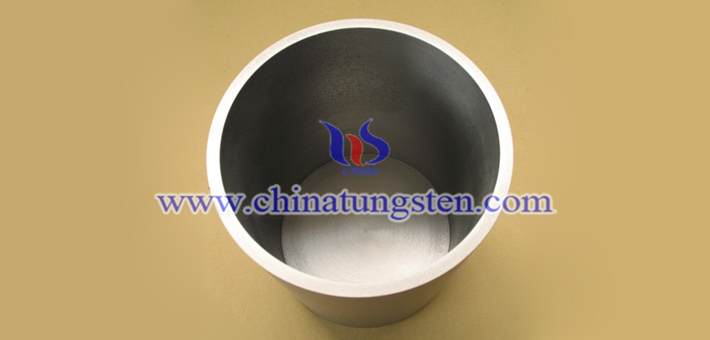

燒結(jié)型鎢坩堝也就是采用等靜壓-燒結(jié)法生產(chǎn)的鎢坩堝。等靜壓-燒結(jié)法主要包括原料合批、裝粉、等靜壓壓制、高溫燒結(jié)、車加工、成品檢驗等工序。此方法是當今生產(chǎn)鎢坩堝最主要的制備技術(shù)之一。
鎢坩堝出現(xiàn)裂紋的主要因素——粉末配料、壓制壓力、模芯底端圓角大小、燒結(jié)升降溫速度等因素。
燒結(jié)型鎢坩堝生產(chǎn)工藝
1.根據(jù)壓坯裝料要求尺寸組裝模具，把符合國標要求的鎢粉原料裝入模具并且密封、放入冷等靜壓機中進行壓制。成形壓強一般為180～250MPa。
2.將壓坯置于高溫感應燒結(jié)爐中燒結(jié)。升溫速率為80～150℃/h。最高溫度為2200～2400℃。高溫保溫時間為4～8h。
3.按照成品要求對燒坯進行車加工。
4.對成品進行外觀、尺寸、密度等質(zhì)量檢測。
更多內(nèi)容請訪問：
http://www.tungsten.com.cn/chinese/tungsten-crucible.html
