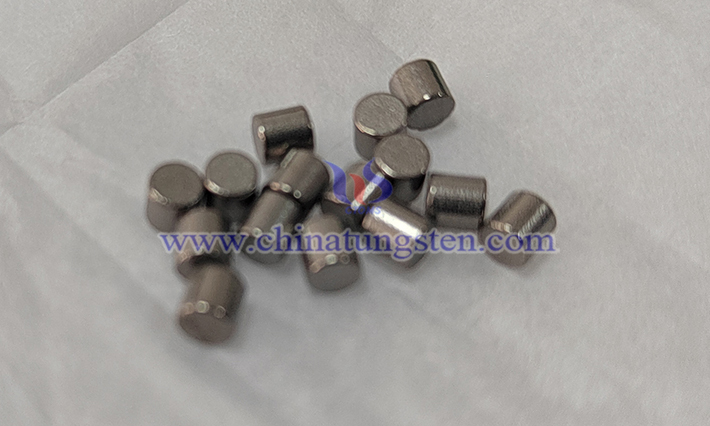

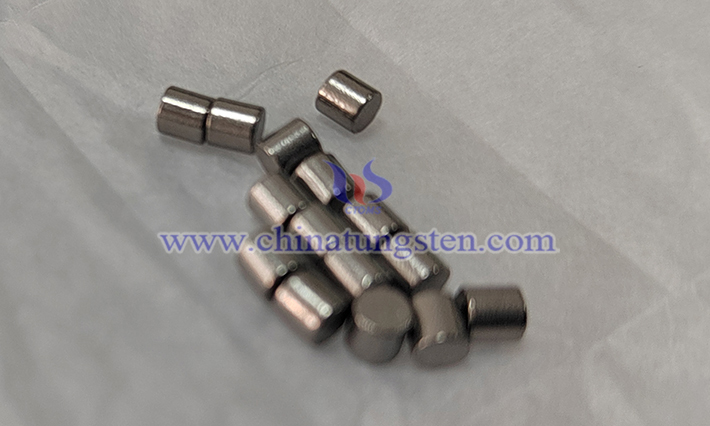

鋇鎢電極（通常指鋇鎢陰極，一種熱陰極電子發(fā)射材料）在高頻電場（如微波管、磁控管、行波管等）中的穩(wěn)定性是其核心性能指標(biāo)。鋇鎢電極高頻電場穩(wěn)定性的影響因素主要包括以下幾個方面：
1. 鋇的供應(yīng)與活性層形成：
1.1 鋇的擴散速率：陰極工作溫度下，鎢海綿體孔隙中的鋇化合物（如BaO, BaAl?O?, BaCaAl?O?）分解并釋放出鋇原子。鋇原子通過孔隙擴散到陰極表面，形成降低逸出功的單原子活性層。擴散速率必須與鋇在表面的消耗（蒸發(fā)、離子轟擊、化學(xué)反應(yīng)）速率相匹配。擴散過慢會導(dǎo)致活性層不足，發(fā)射不穩(wěn)定；擴散過快則可能導(dǎo)致鋇過快耗盡，縮短壽命。
1.2 浸漬物的成分與均勻性：浸漬物的化學(xué)組成（如鋁酸鹽、鈣鋁酸鹽的比例）直接影響鋇的釋放速率、釋放溫度和蒸汽壓。浸漬物的分布均勻性也至關(guān)重要，局部不均勻會導(dǎo)致表面逸出功不一致，引發(fā)發(fā)射不均勻和不穩(wěn)定。
1.3 孔隙結(jié)構(gòu)與分布：鎢基體的孔隙率、孔徑大小和分布決定了鋇的儲存容量和擴散通道。理想的孔隙結(jié)構(gòu)能提供持續(xù)、穩(wěn)定的鋇流?？紫抖氯虿痪鶆驎璧K擴散，造成局部區(qū)域鋇供應(yīng)不足。
2. 工作溫度：
2.1 最佳溫度窗口：鋇鎢陰極存在一個最佳工作溫度范圍。溫度過低，鋇擴散速率太慢，無法維持足夠的表面活性鋇層，發(fā)射能力下降且不穩(wěn)定。溫度過高，鋇蒸發(fā)速率急劇增加（遵循指數(shù)關(guān)系），導(dǎo)致鋇儲備過快消耗、活性層過厚反而逸出功升高、表面粗糙度增加（形成熱點），并加速與殘余氣體的中毒反應(yīng)，嚴(yán)重破壞穩(wěn)定性。高頻應(yīng)用中的熱管理（散熱）對維持穩(wěn)定溫度極其關(guān)鍵。
2.2 溫度均勻性：陰極表面溫度分布不均勻是高頻不穩(wěn)定的重要原因。局部過熱區(qū)域（熱點）會優(yōu)先蒸發(fā)鋇、加速材料劣化，導(dǎo)致發(fā)射電流集中，進而可能引發(fā)打火、閃爍噪聲或振蕩。溫度梯度過大也會導(dǎo)致鋇擴散不均勻。
3. 高頻電場與電流負(fù)載：
3.1 電流密度：高頻應(yīng)用通常要求很高的發(fā)射電流密度。過高的電流密度會：
（1）加速鋇消耗：通過肖特基效應(yīng)降低逸出功，但同時也大大增加了鋇的蒸發(fā)速率。
（2）增強離子轟擊：殘余氣體在強電場下電離產(chǎn)生的正離子轟擊陰極表面，濺射掉活性鋇層，損傷表面結(jié)構(gòu)。
（3）引起空間電荷效應(yīng)和不穩(wěn)定性：極高的電流密度下，空間電荷效應(yīng)復(fù)雜化，可能導(dǎo)致振蕩、噪聲等動態(tài)不穩(wěn)定性。
3.2 電場強度與分布：高頻電場的強度、均勻性以及是否存在局部場增強（如尖銳邊緣、微凸起）直接影響電子發(fā)射的均勻性。強電場會通過肖特基效應(yīng)顯著降低逸出功，但也可能導(dǎo)致場致發(fā)射不穩(wěn)定、甚至引發(fā)真空擊穿（打火）。不均勻的電場會導(dǎo)致電流密度分布不均，產(chǎn)生局部過熱。
4. 真空環(huán)境與殘余氣體：
4.1 真空度：高真空（通常要求優(yōu)于10?? Pa或更高）是陰極穩(wěn)定工作的基礎(chǔ)。真空度不足意味著殘余氣體分子密度高。
4.2 陰極中毒：殘余氣體（尤其是O?, H?O, CO, CO?等氧化性氣體）與活性鋇發(fā)生化學(xué)反應(yīng)，生成非發(fā)射性的鋇化合物（如BaO, BaCO?），覆蓋或消耗活性鋇層，使逸出功升高，發(fā)射能力急劇下降且不穩(wěn)定。即使是很低的分壓強（如10?? Pa量級的氧氣）也可能導(dǎo)致明顯中毒。高頻應(yīng)用中的強電場和離子轟擊有時會加劇中毒過程。
4.3 離子轟擊：殘余氣體電離產(chǎn)生的正離子在陰極負(fù)電位吸引下轟擊表面，物理濺射鋇原子，破壞活性層和表面形貌，導(dǎo)致發(fā)射下降和噪聲增加。
5. 制造工藝與材料純度：
5.1 原材料純度：鎢粉、浸漬鹽的純度至關(guān)重要。雜質(zhì)（如某些金屬、硫、磷等）會毒害陰極、阻礙鋇擴散、形成高逸出功區(qū)域或引發(fā)異常電子發(fā)射點。
5.2 壓制與燒結(jié)：鎢基體的壓制密度、燒結(jié)溫度和時間直接影響孔隙結(jié)構(gòu)、機械強度和導(dǎo)電導(dǎo)熱性。
5.3 浸漬工藝：浸漬的均勻性、完全度以及后續(xù)去除多余浸漬鹽的工藝，對鋇的儲存和供應(yīng)穩(wěn)定性有決定性影響。
5.4 表面處理與激活：陰極在裝入管殼后需要經(jīng)過嚴(yán)格的老練（排氣、烘烤、激活）過程。激活過程（通常在特定溫度下加直流或脈沖電壓）對形成均勻穩(wěn)定的活性鋇層非常關(guān)鍵。不當(dāng)?shù)睦暇殨裣虏环€(wěn)定的隱患。
6. 老化和壽命：
6.1 鋇儲備消耗：隨著工作時間累積，浸漬物中的鋇化合物儲備不斷被消耗。當(dāng)消耗到一定程度，無法維持足夠的鋇供應(yīng)時，發(fā)射開始衰減，穩(wěn)定性變差。這是決定陰極壽命的主要因素。
6.2 孔隙劣化：長期高溫工作、離子轟擊、熱應(yīng)力循環(huán)等可能導(dǎo)致孔隙結(jié)構(gòu)變形、堵塞或燒結(jié)，阻礙鋇擴散。
6.3 表面形貌變化：蒸發(fā)、濺射、熱遷移等作用可能導(dǎo)致表面粗糙度增加，形成微凸起或凹坑，影響電場分布和發(fā)射均勻性。
7. 熱設(shè)計與散熱：
如前所述，溫度是核心影響因素。高頻器件中陰極往往處于高熱負(fù)載下。良好的熱設(shè)計（如陰極支撐結(jié)構(gòu)、熱傳導(dǎo)路徑、輻射散熱）對于將陰極溫度穩(wěn)定控制在最佳窗口內(nèi)、保證整個陰極表面溫度均勻性至關(guān)重要。散熱不良會導(dǎo)致溫度失控性升高，迅速破壞穩(wěn)定性。
