氧化法制備氧化鎢2/3

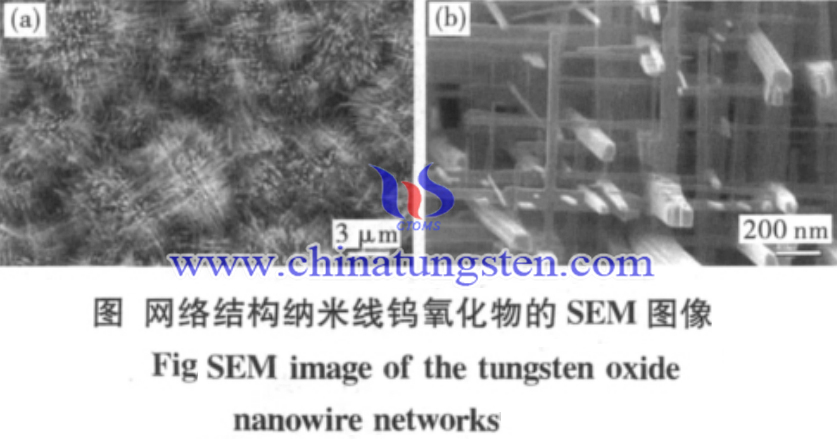

Zhou等以鎢粉為原料在氧氣氣氛下用過(guò)熱蒸發(fā)的方法合成1出由寬度為10-180nm的多邊形納米線交叉構(gòu)建成如圖的三維網(wǎng)絡(luò)結(jié)構(gòu)的鎢氧化物。這種結(jié)構(gòu)與Hu等得到的樹(shù)形結(jié)構(gòu)不同，結(jié)構(gòu)中沒(méi)有明顯的莖干存在。LI等通過(guò)在空氣中用紅外線照射的方法加熱鎢燈絲至950-1000℃，制備出一維納米結(jié)構(gòu)的WO3材料。這種合成方法簡(jiǎn)單易行，容易實(shí)現(xiàn)規(guī)模化生產(chǎn)。之后，他們又采用類似的方法，在不同的真空條件下通過(guò)紅外線照射鎢箔制備出W18O49納米管和納米線。納米管和納米線的直徑分別為150-350nm和20-100nm而且都是W18O49單晶。他們認(rèn)為大氣壓力在兩種不同形態(tài)的一維鎢氧化物結(jié)晶成核過(guò)程中起著重要作用。

Hong等報(bào)道了一種簡(jiǎn)單的大規(guī)模制備鎢氧化物納米帶的方法。該方法是將經(jīng)超聲清洗過(guò)的面積小于1cm2的金屬鎢板作襯底。以沉積在鎢板上的碘化鉀作催化劑，在一定的濕度條件下氧化金屬鎢板，制備出的納米帶厚度為40-100nm，最大寬度和最大長(zhǎng)度分別為1um、幾百微米。該合成方法簡(jiǎn)單易行，適合規(guī)模化生產(chǎn)納米帶。

Shi等在管式爐中通過(guò)Ar氣流攜帶的水蒸氣與鎢粉600℃反應(yīng)合成出直徑為20-50nm，長(zhǎng)為幾微米的鎢氧化物納米線。此方法合成的鎢氧化物是W18O49和W粉的混合物，與傳統(tǒng)的化學(xué)蒸鍍方法不同，該法獲得的鎢氧化物納米線是在原位生長(zhǎng)的。其氧化機(jī)理：W是顆粒表面先被氧化成WO2層，然后水蒸氣與該表面層發(fā)生反應(yīng)生成W18O49納米線。由于W顆粒粒徑不同，反應(yīng)不可能在同一時(shí)間完成，因此產(chǎn)物中存在WO2、W粉雜相。
